進行變壓器感應耐壓試驗時，應密切監視發電機輸出電流，正常情況下，輸出電流應為變壓器空載電流的50%，超過變壓器空載電流的20%，一定存在繞組的層間、匝間、段及相間絕緣的縱絕緣的不合格。

該產品是為了滿足<<GB1094.3—85>>、<<GB1207>>和<<電氣設備預防性試驗規程>>—1995中發電機感應耐壓試驗和局放試驗而設計。

變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。繞組的層間、匝間、段及相間絕緣的縱絕緣感應試驗，是考驗繞組是否符合要求的一個重要項目。為了提高繞組試驗電壓，使變壓器或互感器的鐵芯又不致于過飽和導致勵磁電流過大，因此要使試驗頻率提高，一般為150Hz

一．測量項目

三相電壓有效值

三相電流有效值

頻率

感應耐壓試驗

二．技術參數

三．試驗臺

發電機輸出電壓A——用于顯示試驗時發電機輸出的電壓。

發電機輸出電壓B——用于顯示試驗時發電機輸出的電壓。

發電機輸出電壓C——用于顯示試驗時發電機輸出的電壓。

發電機輸出電流A—— 用于顯示試驗時發電機輸出的電流。

發電機輸出電流B—— 用于顯示試驗時發電機輸出的電流。

發電機輸出電流C—— 用于顯示試驗時發電機輸出的電流。

發電機輸出頻率——用于顯示試驗時發電機輸出的頻率

計時器——用于感應耐壓計時器；

總電源指示——用于顯示電源指示。

零位指示——用于顯示調壓器在下限指示。

升壓——變壓器試驗時直接升、的按鈕；

降壓——變壓器試驗時降壓的按鈕；

發電機啟動——用于做感應耐壓試驗時發電機啟動的按鈕；

發電機停止——用于做感應耐壓試驗時發電機停止的按鈕；

感應合閘——用于試驗輸出的合閘按鈕；

感應分閘——用于在做完試驗，分閘按鈕

勵磁合閘——用于發動機勵磁調節的合閘按鈕；

勵磁合閘——用于發動機勵磁調節的分閘按鈕；

計時按鈕——用于變壓器感應耐壓試驗時，耐壓試驗的耐壓時 間計時

報警指示——用于感應耐壓計時指示；

急停——用于在做試驗時，出現緊急情況下主電源分閘按鈕；

四．操作說明

感應耐壓試驗

a．接線員將變壓器試驗輸出電源線接至被試品變壓器的低壓側；

b．接線員合上總試驗電源開關，這時總電源指示燈亮，操作員打開電源鎖開關；

e．操作員按一下測試臺“發電機啟動"按鈕，此時發電機啟動指示燈亮；

f、操作員根據試驗要求設置“感應耐壓計時器"的耐壓時間，將計時器設為40S；

g．操作員根據試驗要求選擇勵磁合閘，此時相對應的電壓檔指示燈亮；

h．操作員根據試驗要求選擇感應合閘，此時相對應的電流檔指示燈亮；

i操作員按動測試臺面板上的“電壓快升、快降"按鈕，觀察臺體面板上的功率分析儀電壓指示，達到需要電壓時停止升（降）壓；

j．同時觀察測試臺的感應輸出電流及感應電壓的變化。

k．操作員按下測試臺的“感應耐壓計時"按鈕，此時計時器開始計時，同時觀察測試臺的感應輸出電流指示，如發現泄露電流在增大應按下“急停/功能換擋"按鈕；

I、在感應耐壓計時到后，“感應試驗報警"聲光報警，開始自動降壓，同時電壓降壓指示燈亮，電壓降到零位，零位指示燈亮；

M、操作員按下測試臺面板上的“急停/功能換擋"按鈕，試驗電源的總電源斷開；

N．操作員按一下測試臺“發電機停止"按鈕，此時發電機停止指示燈亮；

五．產品示意圖（以產品本身為主）

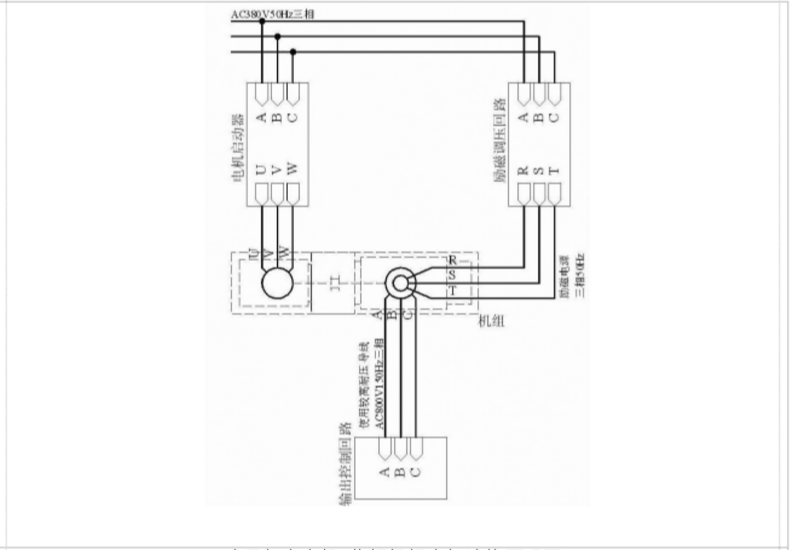

六．產品原理圖

七．主要技術指標

額定容量：30kVA，

額定輸入電壓：三相四線380V/50Hz

輸入電流：45.5A

輸出電流：23A

勵磁電壓：172V/32A

額定輸出電壓：三相800V/150Hz

額定轉速：1480r/min

功率因素：0.8

輸出電壓波形畸變率:≤2%

八．產品操作：

1．使用前拆除發生器引線，清除套管及器身臟污，保持器身表面干燥清潔；

2．按照產品原理圖（以及產品示意圖）接好試驗線路（注意此時連接試品線應該斷開）；

3．準備工作和安全措施就緒，按 “啟動"按鈕，（此時若設備不能啟動，有可能調壓器沒有回到零位，緩慢向回調節調壓器旋鈕聽見輕輕喀嚓一響即可，再起動）緩慢調節調壓器旋鈕，直到電壓達到800V為止，無負荷試一次設備后，將調壓器回零；

4．若設備工作正常把輸出線接上被試品；

5．重復第3步驟即可。
